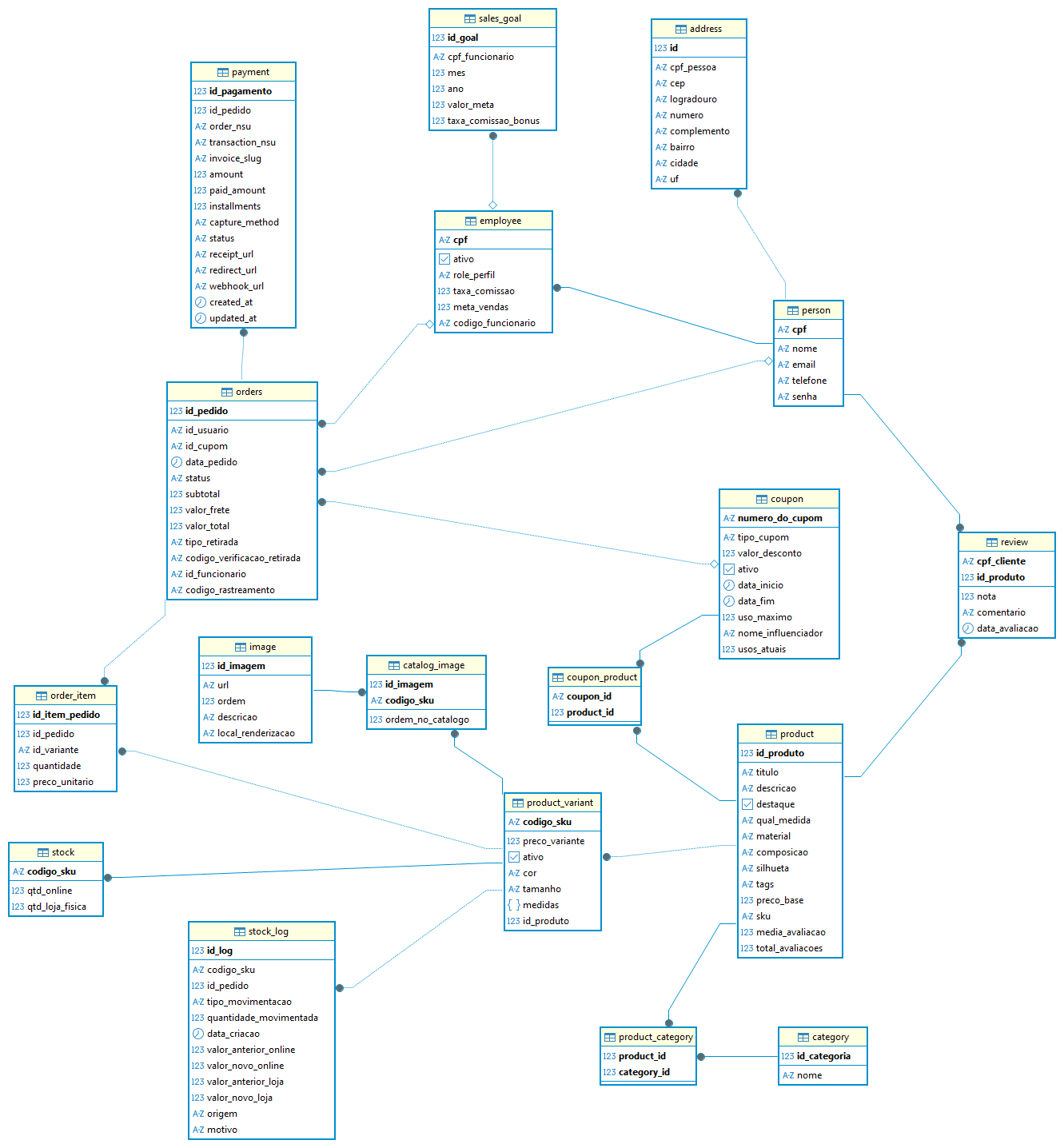

Modelo Físico do Banco de Dados

Visão Geral

O modelo físico apresentado representa a estrutura de banco de dados de um sistema de marketplace de moda, contemplando funcionalidades relacionadas a:

Cadastro de pessoas e funcionários
Produtos e variantes
Controle de estoque
Pedidos
Pagamentos
Cupons
Avaliações
Metas de vendas
Imagens de catálogo
Endereços
Auditoria de movimentações

O banco foi modelado seguindo princípios relacionais, utilizando chaves primárias e estrangeiras para garantir integridade e relacionamento entre os dados.

Estrutura Geral do Sistema

O banco está dividido em alguns grandes domínios:

Domínio	Responsabilidade
Pessoas	Clientes e funcionários
Produtos	Produtos, categorias, variantes e imagens
Pedidos	Pedidos, itens e pagamentos
Estoque	Controle e histórico de movimentações
Marketing	Cupons e avaliações
Gestão	Metas de vendas

Entidades do Sistema

Person

Tabela responsável pelo armazenamento das pessoas cadastradas na plataforma.

Campos principais

Campo	Descrição
cpf	Identificador único da pessoa
nome	Nome completo
email	Email da pessoa
telefone	Telefone de contato
senha	Senha de autenticação

Relacionamentos

Uma pessoa pode possuir:
um endereço
avaliações
pedidos
um vínculo como funcionário

Address

Tabela responsável pelo endereço associado a uma pessoa.

Campos principais

Campo	Descrição
id	Identificador do endereço
cpf_pessoa	Pessoa relacionada
cep	CEP
logradouro	Rua/Avenida
numero	Número do endereço
complemento	Complemento
bairro	Bairro
cidade	Cidade
uf	Unidade federativa

Relacionamentos

Um endereço pertence a uma pessoa.

Employee

Tabela que representa funcionários da loja.

A modelagem foi feita utilizando o CPF da pessoa como chave primária e chave estrangeira ao mesmo tempo, caracterizando uma especialização da entidade person.

Campos principais

Campo	Descrição
cpf	CPF do funcionário
ativo	Indica se o funcionário está ativo
role_perfil	Perfil de acesso
taxa_comissao	Comissão do funcionário
meta_vendas	Meta individual
codigo_funcionario	Código interno

Relacionamentos

Um funcionário é obrigatoriamente uma pessoa.
Um funcionário pode participar de pedidos.
Um funcionário pode possuir metas de vendas.

Sales Goal

Tabela responsável pelas metas de vendas dos funcionários.

Campos principais

Campo	Descrição
id_goal	Identificador
cpf_funcionario	Funcionário relacionado
mes	Mês da meta
ano	Ano da meta
valor_meta	Valor esperado
taxa_comissao_bonus	Comissão bônus

Relacionamentos

Uma meta pertence a um funcionário.

Product

Tabela principal de produtos.

Campos principais

Campo	Descrição
id_produto	Identificador do produto
titulo	Nome do produto
descricao	Descrição
destaque	Produto em destaque
qual_medida	Unidade de medida
material	Material
composicao	Composição
silhueta	Modelagem
tags	Tags de busca
preco_base	Preço base
sku	SKU principal
media_avaliacao	Média das avaliações
total_avaliacoes	Quantidade de avaliações

Relacionamentos

Um produto pode:
possuir variantes
possuir categorias
possuir avaliações
participar de cupons

Product Variant

Tabela responsável pelas variantes de produtos.

Permite que um mesmo produto possua diferentes:

tamanhos
cores
medidas
preços

Campos principais

Campo	Descrição
codigo_sku	SKU da variante
preco_variante	Preço específico
ativo	Disponibilidade
cor	Cor do produto
tamanho	Tamanho
medidas	Medidas adicionais
id_produto	Produto relacionado

Relacionamentos

Uma variante pertence a um produto.
Uma variante pode possuir:
estoque
imagens de catálogo
itens de pedido
movimentações de estoque

Product Category

Tabela associativa entre produtos e categorias.

Implementa relacionamento muitos-para-muitos.

Relacionamentos

Um produto pode possuir várias categorias.
Uma categoria pode possuir vários produtos.


Tabela responsável pelas imagens do sistema.

Campos principais

Campo	Descrição
id_imagem	Identificador
url	URL da imagem
ordem	Ordem de exibição
descricao	Descrição
local_renderizacao	Local de exibição

Catalog Image

Tabela associativa entre imagens e variantes de produtos.

Campos principais

Campo	Descrição
id_imagem	Imagem relacionada
codigo_sku	Variante relacionada
ordem_no_catalogo	Ordem no catálogo

Stock

Tabela responsável pelo controle de estoque atual.

Campos principais

Campo	Descrição
codigo_sku	Variante relacionada
qtd_online	Quantidade disponível online
qtd_loja_fisica	Quantidade disponível em loja

Relacionamentos

O estoque pertence a uma variante.

Stock Log

Tabela de auditoria de movimentações de estoque.

Responsável por registrar:

entradas
saídas
alterações
ajustes

Campos principais

Campo	Descrição
id_log	Identificador
codigo_sku	Variante afetada
id_pedido	Pedido relacionado
tipo_movimentacao	Tipo da movimentação
quantidade_movimentada	Quantidade alterada
data_criacao	Data do evento
valor_anterior_online	Estoque anterior online
valor_novo_online	Estoque atualizado online
valor_anterior_loja	Estoque anterior físico
valor_novo_loja	Estoque atualizado físico
origem	Origem da alteração
motivo	Motivo da alteração

Orders

Tabela principal de pedidos.

Campos principais

Campo	Descrição
id_pedido	Identificador
id_usuario	Cliente responsável
id_cupom	Cupom aplicado
data_pedido	Data da compra
status	Status do pedido
subtotal	Valor parcial
valor_frete	Valor do frete
valor_total	Valor total
tipo_retirada	Forma de retirada
codigo_verificacao_retirada	Código de retirada
id_funcionario	Funcionário responsável
codigo_rastreamento	Rastreamento

Relacionamentos

Um pedido:
pertence a um cliente
pode possuir cupom
pode possuir pagamento
possui itens
pode estar relacionado a um funcionário

Order Item

Tabela de itens do pedido.

Campos principais

Campo	Descrição
id_item_pedido	Identificador
id_pedido	Pedido relacionado
id_variante	Variante comprada
quantidade	Quantidade adquirida
preco_unitario	Preço unitário

Relacionamentos

Um item pertence a um pedido.
Um item referencia uma variante de produto.

Payment

Tabela responsável pelos pagamentos.

Campos principais

Campo	Descrição
id_pagamento	Identificador
id_pedido	Pedido relacionado
order_nsu	Código da ordem
transaction_nsu	Código da transação
invoice_slug	Identificador da cobrança
amount	Valor total
paid_amount	Valor pago
installments	Parcelas
capture_method	Método de captura
status	Status do pagamento
receipt_url	URL do comprovante
redirect_url	URL de redirecionamento
webhook_url	URL de webhook
created_at	Data de criação
updated_at	Data de atualização

Relacionamentos

Um pagamento pertence a um pedido.

Coupon

Tabela responsável pelos cupons promocionais.

Campos principais

Campo	Descrição
numero_do_cupom	Código do cupom
tipo_cupom	Tipo do desconto
valor_desconto	Valor aplicado
ativo	Situação do cupom
data_inicio	Início da validade
data_fim	Fim da validade
uso_maximo	Limite de uso
nome_influenciador	Influenciador relacionado
usos_atuais	Quantidade utilizada

Relacionamentos

Um cupom pode:
ser aplicado em pedidos
possuir produtos específicos

Coupon Product

Tabela associativa entre cupons e produtos.

Implementa relacionamento muitos-para-muitos.

Review

Tabela responsável pelas avaliações dos produtos.

Campos principais

Campo	Descrição
cpf_cliente	Cliente avaliador
id_produto	Produto avaliado
nota	Nota atribuída
comentario	Comentário
data_avaliacao	Data da avaliação

Relacionamentos

Uma avaliação pertence:
a uma pessoa
a um produto

Considerações Arquiteturais

O modelo foi desenvolvido visando:

Alta normalização
Separação clara de responsabilidades
Escalabilidade
Facilidade de manutenção
Integridade relacional

Além disso, foram utilizadas tabelas associativas para representar relacionamentos muitos-para-muitos, como:

product_category
coupon_product
catalog_image

A modelagem também contempla mecanismos importantes para sistemas de marketplace, como:

Controle de estoque
Auditoria de movimentações
Controle de permissões por funcionário
Sistema de cupons
Sistema de avaliações
Integração com gateway de pagamento

Histórico de Versionamento

Versão	Autor	Resumo	Data
`1.6`	Leonardo Sauma	Adição do modelo físico do banco de dados	25/05/2026
